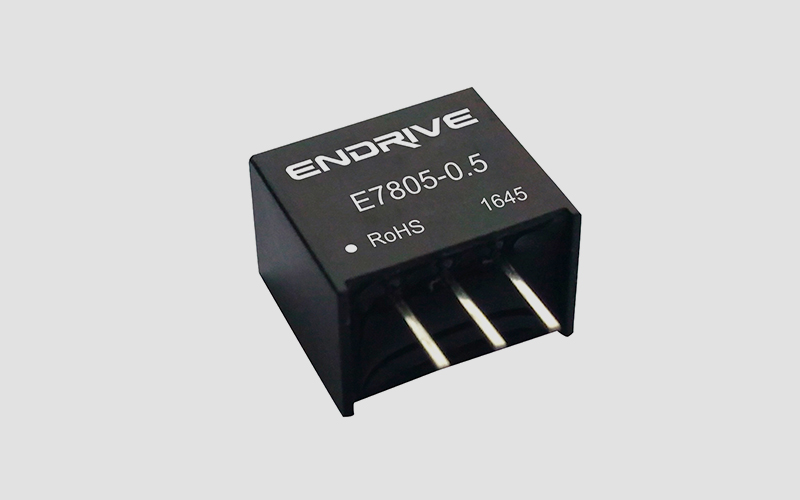

非隔离电源模块的效率高达96%,无需外加散热片,小体积SIP3封装,保护功能齐全（输出短路、过热等）,工作温度范围：-40℃～+85℃ ,国际标准引脚，兼容线性稳压器LM78XX系列产品 ,阻燃封装，满足UL94-V0要求 ,符合RoHS指令.
产品详情
非隔离电源模块产品特性
◆效率高达96%，无需外加散热片◆小体积SIP3封装，◆保护功能齐全（输出短路、过热等）◆工作温度范围：-40℃～+85℃◆国际标准引脚，兼容线性稳压器LM78XX系列产品◆阻燃封装，满足UL94-V0要求◆符合RoHS指令
非隔离电源模块应用范围
E78系列产品是LM78XX系列三端线性稳压器的理想替代品。它效率高，损耗小，发热低，使用时无需外加散热片。产品广泛应用于工控、电力、仪表等多个行业。
非隔离电源模块型号列表
型号
输入电压范围
输出
效率(TYP)
标称值（VDC）
范围（VDC）
输出电压（VDC）
输出电流(mA)
最大值
最小值
E7803-0.5
12
4.75 – 28
3.3
500
91%
82%
E7805-0.5
24
6.5 – 32
5
94%
86%
E78X6-0.5
8 – 32
6.5
88%
E7809-0.5
11 – 32
9
96%
92%
E7812-0.5
15 – 32
E7815-0.5
18 – 32
15
93%
输入特性
项目
测试条件
Min
Typ
Max
单位
输入最大电压*
32
VDC
输入纹波
全电压输入范围
300
mV
输入电流
低电压输入，满载输出
mA
* 输入电压超过此值，产品会不可恢复地损伤或损坏。
输出特性
输出电压精度
输入电压范围，100%的负载
±2
±3
%
负载调整率
从10%到100%的负载
0.5
1
电压调整率
0.3
纹波&噪声*
20MHz带宽，标称电压输入100%负载
25
40
mVp-p
开关频率
标称输入。满载输出
330
KHz
短路功耗
1.8
W
短路保护
可持续，自恢复
过热保护
IC内置
150
℃
输出限制电流
150%
Io
静态电流
8
最大容性负载
1000
uF
温度漂移系数
标称电压输入100%负载，-40℃～ +85℃
0.02
%/℃
* 纹波噪声测试参考本手册推荐的平行线测试法。
一般特性
工作温度
符合产品的安全工作区
-40
85
存储温度
-55
125
产品外壳温升
标称电压输入100%负载
30
引脚耐焊接温度
焊点距离外壳边沿1.5mm，10秒
存储湿度
95
%RH
冷却方式
自然空冷
外壳材料
阻燃耐热塑料
平均无故障时间
MIL-HDBK-217F@25℃
100
万小时
重量
2.1
克
注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；2.其它规格输入输出也可提供，详情请与我司联系。

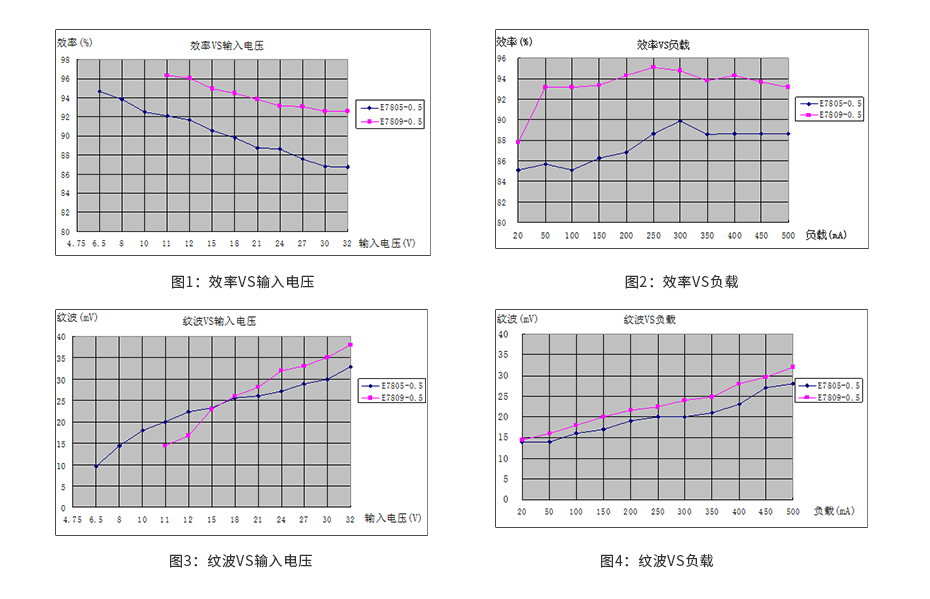

非隔离电源模块特性曲线

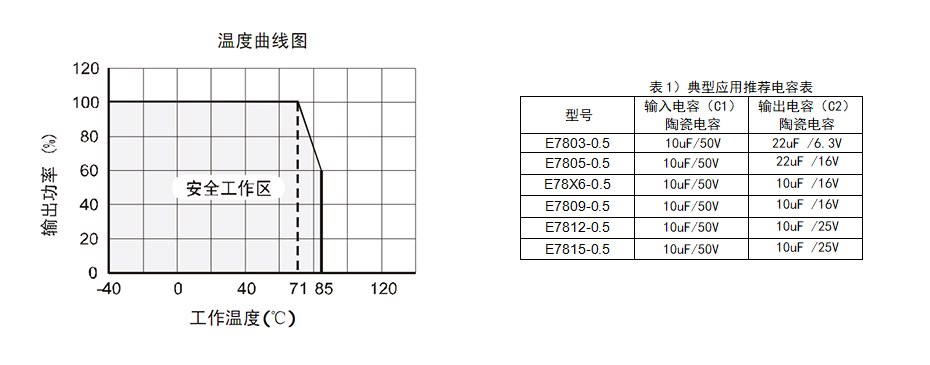

降额曲线
典型应用推荐电容值

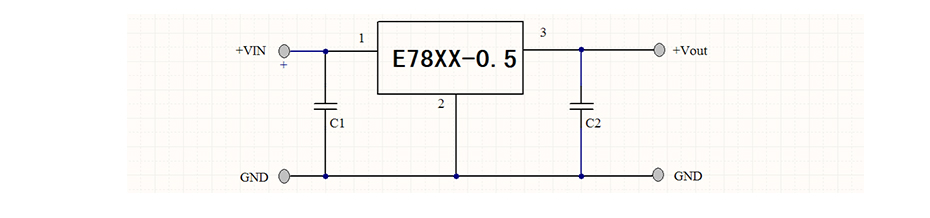

典型应用电路
图6：典型应用电路图
1.输入侧和输出侧外接电容C1、C2使用时靠近产品的引脚，效果更佳；2.外接电容C1、C2参考上表1，外接电容推荐表；一般为低ESR的陶瓷电容或钽电容；3.此产品不能并联使用、不支持热插拔。

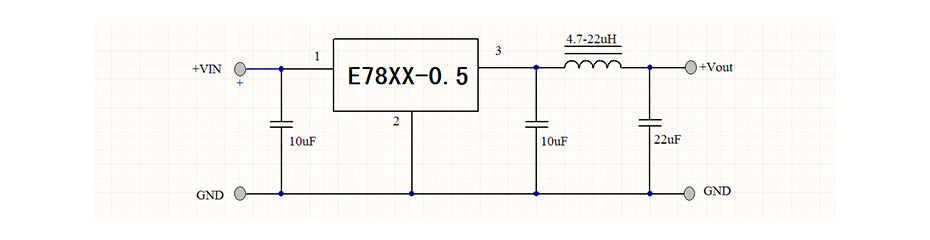

输出滤波推荐电路
图7：输出滤波推荐电路图
选择二级LC滤波电路的合理参数，可以讲输出纹波降至10mV以内。
测试电路相关说明

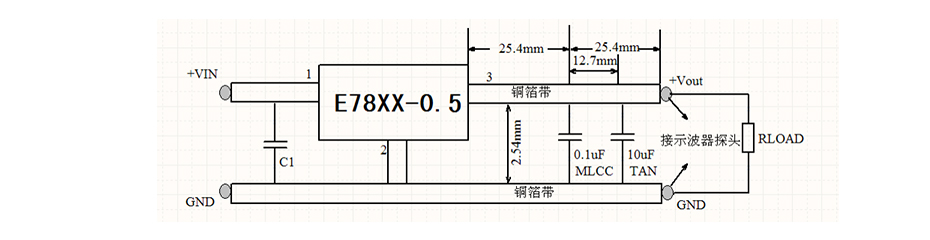

输出纹波噪声、转换效率的测试电路
图8：平行线测试法

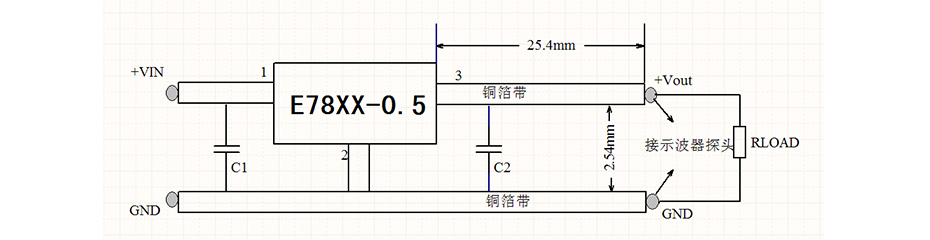

2. 启动输出电压、动态负载的测试电路
图9：动态负载测试推荐图

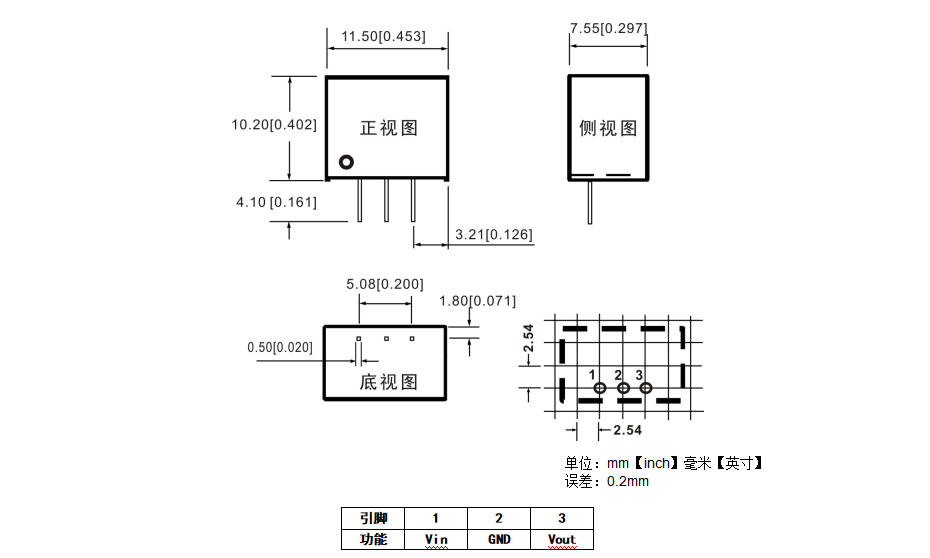

外观尺寸和引脚方式
注意事项
若产品输出负载小于最小输出电流，输出纹波可能增大，不会超过0.5V;
产品开机工作后，其输出电压及转换效率会随环境温度高低不同而有升高或降低现象，直至达到稳定工作；电压和效率偏差在1%左右，均为正常现象，请放心使用；
产品型号列表均为常规型号，如需要同系列的其它型号，请致电我司；
该系列产品不支持并联使用，不支持热插拔；
如需其它规格参数（此技术手册上未给出的），请咨询我司人员；
产品规格变更时如不另行通知。
